Motor og fartregulator

Herunder vises 3 forskellige diagrammer over hvordan du kan koble dit R/C-udstyr sammen i dit modelskib.

Alle 3 links åbner en PDF-fil.

1 motor og 1 fartregulator

2 motorer og 1 fartregulator

2 motorer og 2 fartregulatorer

Vigtigt!

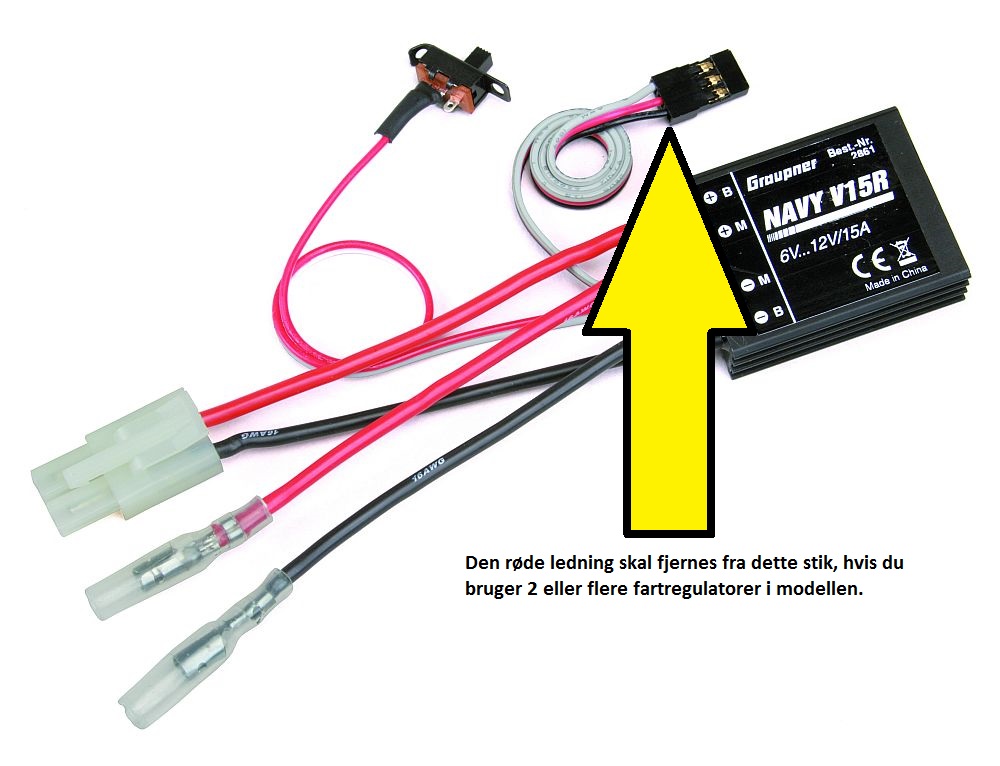

Hvis du anvender 2 eller flere fartregulatorer i din model, skal du fjerne den røde ledning i det stik, som monteres i radiomodtageren.

Klik på billedet for at se det i stor størrelse
Klik på billedet for at se det i stor størrelse

Hvis du ikke fjernes ledningen, risikerer du, at du brænder fartregulatorer og radiomodtager af.

Fartregulatoren sender nemlig strøm retur til radiomodtageren og de tilsluttede servoer, og elektronikken kan kun tåle, at det er een fartregulator, som sender strøm retur.

Lad være med at klippe den røde ledning over. Du kan fjerne ledningen fra plastikstikket ved at løfte den lille låsepal med en knappenål og forsigtigt trække ledningen ud af stikket.

Husk at isolere det løse stik, så det ikke laver kortslutning. Brug fx en stump krympfleks.
